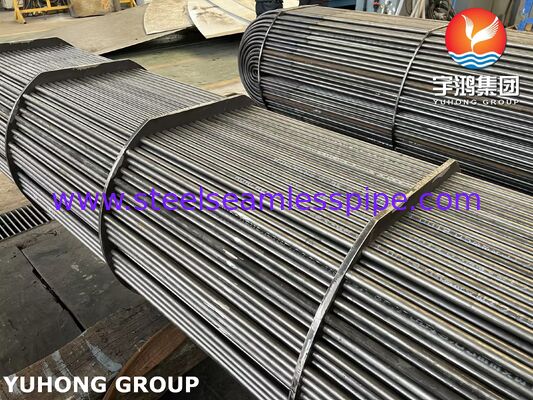

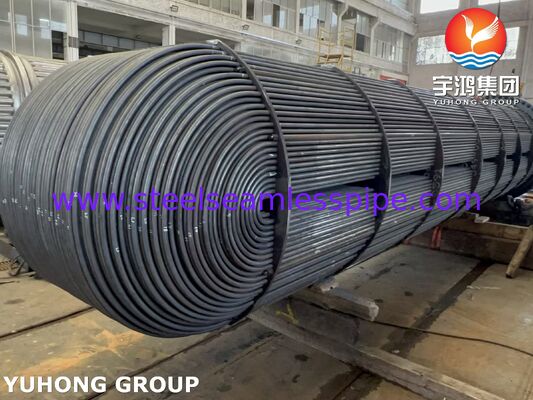

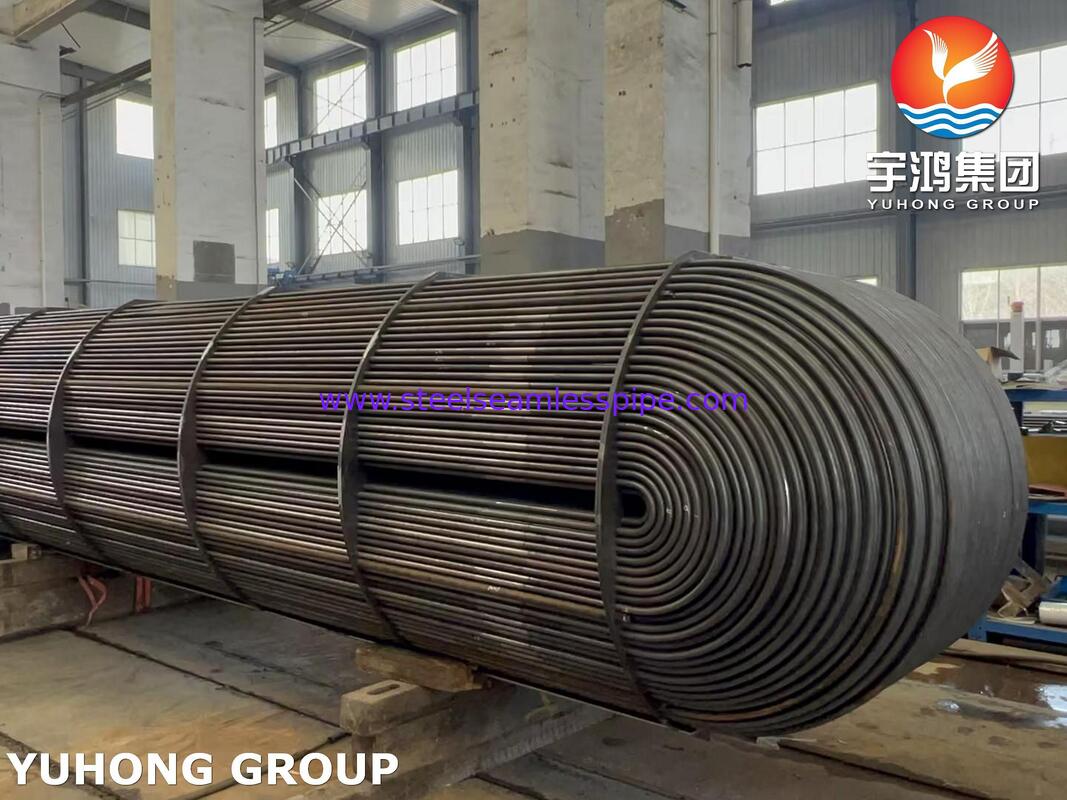

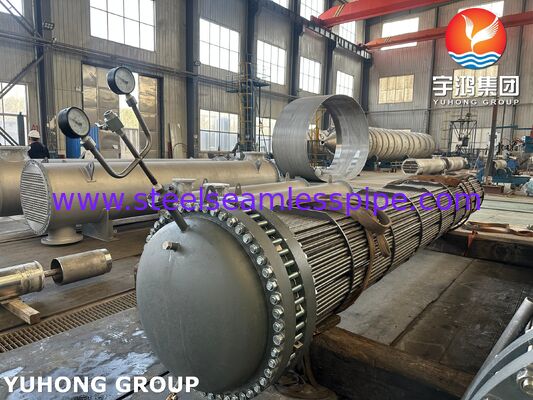

ASME SA179 U Shaped Tubes Heat Exchanger Tube Bundle Including ASME SA516 Gr70N Tube Sheet For Industrial Heat Transfer

Product Details:

Place of Origin:	China
Brand Name:	YUHONG
Certification:	TEMA, ASME
Model Number:	ASME SA179, ASME SA516 Gr.70N

Payment & Shipping Terms:

Minimum Order Quantity:	1 Set
Price:	Negotiable
Packaging Details:	Ply-wooden Case /Iron Case/ Bundle with plastic Cap
Delivery Time:	30-150 Days
Payment Terms:	T/T,L/C
Supply Ability:	15 Set per month

Contact Now

All Products

Stainless Steel Seamless Pipe (321)

Stainless Steel Seamless Tube (308)

Duplex Stainless Steel Pipe (134)

Duplex Stainless Steel Tube (36)

Needle Tube (146)

Fin Tube (685)

Heat Exchanger (22)

Heat Exchanger Tube (452)

Heat Exchanger Tube Bundle (46)

Heat Exchanger Tubesheet (122)

Heat Exchanger Baffle (39)

Air Cooler (9)

Pressure Vessel (4)

Stainless Steel Welded Pipe (58)

Stainless Steel Welded Tube (123)

Nickel Alloy Pipe (270)

Nickel Alloy Tube (93)

Copper Alloy Tube (245)

Alloy Steel Tube (206)

Titanium Tube (17)

Bright Annealed Tube (164)

Boiler Tube (151)

Steel Fitting (838)

Steel Flange (627)

Others (404)

Cladding Parts (8)

Detailed Product Description

Highlight:

U Shaped Tubes Heat Exchanger

ASME SA516 Heat Exchanger Tube

Heat Exchanger Tube Bundle

Трубный Пучок (Tube Bundle) Теплообменника из U-образных Труб ASME SA179 и Трубной Решетки ASME SA516 Gr.70N

Техническое описание трубного пучка теплообменника

Трубный пучок теплообменника с U-образными трубами ASME SA179 и трубной решеткой ASME SA516 Gr.70N - это ключевой узел кожухотрубного теплообменника, предназначенный для эффективного и надежного теплообмена в условиях высоких давлений и температур. Данная конструкция специально разработана для компенсации теплового расширения, что предотвращает напряжения и увеличивает срок службы аппарата.

Детали трубного пучка: Химический состав и механические свойства труб ASME SA179

Трубы изготавливаются методом холодной протяжки (холоднодеформированные) из низкоуглеродистой стали, что обеспечивает высокую точность размеров, хорошее качество внутренней поверхности и отличные характеристики теплопередачи.

Химический состав (Плавка)

Элемент	Содержание, %
Углерод (C)	0.06 - 0.18
Марганец (Mn)	0.27 - 0.63
Фосфор (P), макс.	0.035
Сера (S), макс.	0.035

Механические свойства

Свойство	Требование
Предел прочности, мин.	325 МПа
Предел текучести, мин.	180 МПа
Относительное удлинение, мин.	35%
Твердость по Роквеллу, макс.	72 HRB

Распространенные размеры U-образных труб ASME SA179

Стандарт охватывает широкий диапазон типоразмеров.

Примечание: Конкретные размеры и конфигурации (радиус изгиба, длина прямых участков) согласовываются с заказчиком.

Наружный диаметр (мм)	Наружный диаметр (дюймы)	Толщина стенки (минимальная, мм)
6.35 - 19.05	1/4″ - 3/4″	0.71 - 1.65
25.4	1″	1.65 - 2.11
31.75 - 50.8	1 1/4″ - 2″	2.11 - 2.77
63.5 - 76.2	2 1/2″ - 3″	2.77 - 3.40

Стандарты, материалы и требуемые испытания для компонентов

Компонент	Применяемый стандарт	Материал
Теплообменные трубы	ASME SA179 / ASTM A179	Низкоуглеродистая бесшовная холоднодеформированная сталь
Трубная решетка	ASME SA516 / SA516M, Grade 70N	Углеродистая сталь для сосудов под давлением средней и низкой температуры, модификация "N"

Основные области применения

Нефтегазовая и химическая промышленность (печи, реакторы, холодильники)
Энергетика (теплообменное оборудование котлов, турбин)
Холодильная промышленность и кондиционирование
Судостроение
Производство удобрений и других технологических процессов, требующих надежного теплообмена
