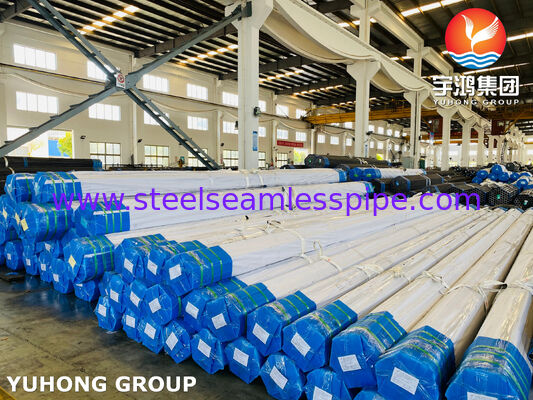

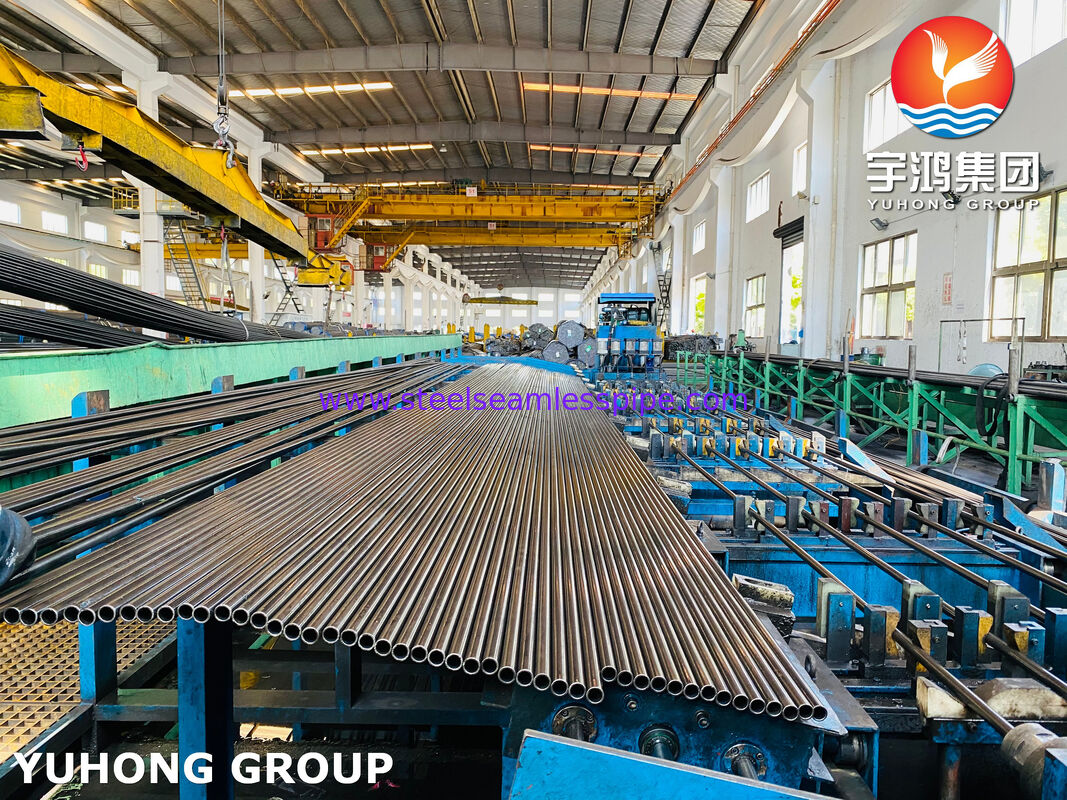

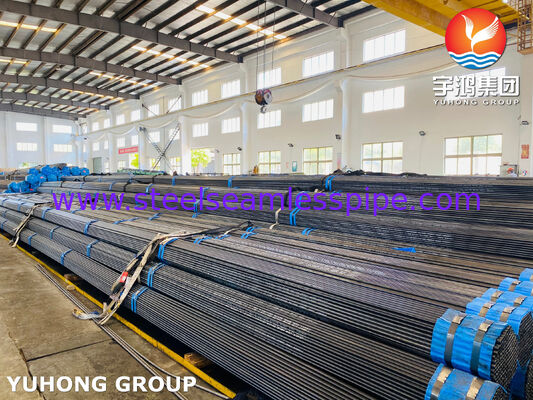

Труба котельная 15Х1М1Ф ТУ 14-3Р-55-2001 для высокого давления и высоких температур
Yuhong Holding Group Co., Ltd. – сертифицированный производитель теплообменных оборудований, сосудов под давлением и воздушных охлаждающих аппаратов. В нашем ассортименте – кожухотрубные теплообменники, U-образные трубы, теплообменные трубы, оребрённые трубы, а также комплектующие: трубные решётки, перегородки и другие элементы.
Описание продукции
Марка стали 15Х1М1Ф — низколегированная жаропрочная сталь перлитного класса, легированная хромом, молибденом и ванадием, относится к группе котельных сталей. Благодаря сбалансированному комплексному легированию материал формирует стабильную ферритно-перлитную структуру с мелкодисперсными карбидами, что обеспечивает высокую длительную прочность и надёжность в условиях длительной эксплуатации при повышенных температурах.
15Cr1Mo1V является его китайским аналогом, соответсвующим стандарту GB/T 37618-2019.
Трубы из стали 15Х1М1Ф — бесшовные стальные трубы, изготовленные по ТУ 14-3Р-55-2001, предназначены для высоконагруженных элементов энергетического оборудования, и рассчитаны на длительную работу при температурах до 585 °C под высоким давлением.
Сравнительный анализ - 15Х1М1Ф&15Cr1MoV
Массовая доля химического элементов в стали, %
| Элемент |
15Х1М1Ф (ТУ 14-3Р-55-2001) |
15Cr1MoV(GB/T 37618-2019) |
| Углерод (C) |
0,11 - 0,16 |
0,13 - 0,18 |
| Кремний (Si) |
0,17 - 0,37 |
0,17 - 0,37 |
| Марганец (Mn) |
0,60 - 0,90 |
0,80 - 1,10 |
| Хром (Cr) |
1,10 - 1,40 |
1,20 - 1,50 |
| Молибден (Mo) |
0,90 - 1,10 |
0,80 - 1,10 |
| Ванадий (V) |
0,20 - 0,35 |
0,20 - 0,30 |
| Сера (S) |
≤ 0,025 |
* |
| Фосфор (P) |
≤ 0,025 |
* |
| Никель (Ni) |
≤ 0,25 |
≤ 0.30 |
| Медь (Cu) |
≤ 0,25 |
* |
* Примечание: содержание серы, фосфора и меди в стали (массовая доля), %
| Класс качества |
Не более |
| Сера (S) |
Фосфор (P) |
Медь (Cu) |
| Качественные |
0,030 |
0,030 |
0,30 |
| Высококачественные |
0,020 |
0,020 |
0,25 |
| Особовысококачественные |
0,010 |
0,020 |
0,25 |
Механические свойства
Предел прочности (σв): 490 - 686 МПа
Предел текучести (σ0,2): не менее 314 МПа
Относительное удлинение (δ5): не менее 18% (для продольных образцов), 16% (для поперечных образцов)
Относительное сужение (ψ): не менее 50% (для продольных образцов), 45% (для поперечных образцов)
Ударная вязкость KCU: не менее 49 Дж/см² (для продольных образцов), 39 Дж/см² (для поперечных образцов)
Контроль качества и испытания
Каждая партия труб проходит обязательные испытания, подтверждающие соответствие требованиям ТУ и ГОСТ:
| Вид испытания |
Описание |
| Гидравлическое испытание |
Испытание давлением, превышающим рабочее, в соответствии с требованиями ТУ 14-3Р-55-2001 |
| Механические испытания |
Определение предела прочности, предела текучести, относительного удлинения и ударной вязкости при комнатной температуре |
| Металлографический контроль |
Проверка микроструктуры - отпущенный бейнит и перлит |
| Неразрушающий контроль |
Ультразвуковой (УЗК) и вихретоковый контроль сплошности металла |
| Разрушающий контроль |
Испытания на растяжение, ударный изгиб, сплющивание и раздачу |
| Химический анализ |
Подтверждение химического состава стали |
Области применения
Трубы из стали 15Х1М1Ф применяются в наиболее нагруженных элементах энергетических систем:
- Трубопроводы пара и горячей воды тепловых электрических станций (ТЭЦ)
- Пароперегреватели паровых котлов высокого и сверхкритического давления
- Паропроводы и коллекторы установок высокого давления, длительно работающих при температурах до +585 °C
- Оборудование и трубопроводы атомных станций (АС)
- Котельные установки и технологические трубопроводы
Сталь 15Х1М1Ф применяется для изготовления бесшовных холоднодеформированных, теплодеформированных, горячедеформированных, в том числе горячепрессованных и горячепрессованных редуцированных труб.
Часто задаваемые вопросы (FAQ)
Вопрос: Какие стандарты регламентируют производство труб из стали 15Х1М1Ф?
Ответ: Основные нормативные документы: ТУ 14-3Р-55-2001 (Трубы стальные бесшовные для паровых котлов и трубопроводов), ГОСТ 8479 (Поковки из конструкционной углеродистой и легированной стали)
Вопрос: До какой температуры можно эксплуатировать трубы 15Х1М1Ф?
Ответ: Максимальная рабочая температура – до +585 °C. Паропроводы и коллекторы из этой стали работают при температурах 570–575 °C в течение длительного срока эксплуатации.
Вопрос: Каковы зарубежные аналоги стали 15Х1М1Ф?
Ответ: Китайский аналог – GB/T 37618 15Cr1MoV (15Cr1Mo1V). Германский аналог – DIN 17211 15CrMoV5-9 (W.Nr. 1.8521).
Вопрос: Какой тип термической обработки применяется для труб 15Х1М1Ф?
Ответ: Нормализация при 970–1070 °C, затем отпуск при 730–760 °C с выдержкой не менее 10 часов, охлаждение на воздухе.
Вопрос: Проводится ли входной контроль качества поставляемых труб?
Ответ: Да. Каждая партия проходит входной контроль химического состава, механических испытаний (растяжение, ударная вязкость), неразрушающий контроль (ультразвуковой и вихретоковый контроль сплошности), а также гидравлические испытания.
